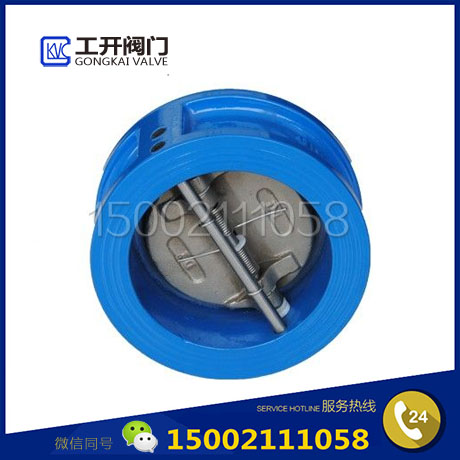

H76X對夾止回閥-蝶式止回閥-雙瓣止回閥-水用止回閥
更新：2020/11/19 9:52:12??????點擊：
- 品牌：???上海工開
- 型號：???H76X、DH76X
產品介紹

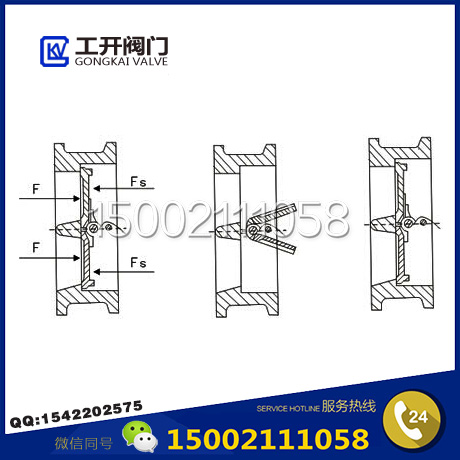

H76X對夾止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為襯橡膠，使用范圍廣，密封可靠。
H76X對夾式止回閥具有結構長度短，體積小重量輕，閥瓣關閉快速，水錘壓力小，流道通暢，流體阻力小，水平管道或垂直管道均可使用，安裝方便，動作靈敏，密封性能好，閥瓣行程短、關閥沖擊力小，簡單緊湊、造型美觀，使用壽命長、可靠性高，防止介質倒流，自動控制等優點。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。
H76X對夾止回閥產品特點：
1、結構簡單，重量輕，特別適合低壓大口徑管道；
2、對夾連接方式，生產工藝簡單，拆裝方便；
3、止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
H76X對夾止回閥主要性能規范
| 型號 | 公稱壓力 PN(MPa) | 強度試驗壓力(MPa) | 密封試驗壓力(MPa) | 適用溫度 | 適用介質 |
| H76X-10 | 1.0 | 1.5 | 1.1 | ≤80℃ | 清水 污水 |
| H76X-16 | 1.6 | 2.4 | 1.76 |
H76X對夾止回閥主要零件材質
| 零件名稱 | 閥體 | 閥瓣 | 閥桿 | 彈簧 | 閥座 |
| 材料 | 鑄鐵、鑄鋼 | 碳鋼 | 不銹鋼 | 不銹鋼 | 丁腈橡膠 |
H76X對夾止回閥主要外形及連接尺寸
| 公稱通徑 DN(mm) | L(mm) | H(mm) | D(mm) | |
| 1.0MPa | 1.6MPa | |||
| 50 | 43 | 60 | 105 | 105 |
| 65 | 46 | 73 | 124 | 124 |
| 80 | 64 | 89 | 142 | 142 |
| 100 | 64 | 110 | 162 | 162 |
| 125 | 70 | 141 | 192 | 192 |
| 150 | 76 | 168 | 218 | 218 |
| 200 | 89 | 219 | 272 | 273 |
| 250 | 114 | 273 | 328 | 328 |
| 300 | 114 | 324 | 378 | 384 |
| 350 | 127 | 356 | 438 | 444 |
| 400 | 140 | 418 | 489 | 495 |
| 450 | 152 | 457 | 540 | 555 |
| 500 | 152 | 526 | 594 | 616 |
| 600 | 178 | 626 | 695 | 734 |
| 700 | 229 | 672 | 810 | 804 |
| 800 | 241 | 778 | 916 | 910 |
| 900 | 241 | 878 | 1016 | 1010 |
| 1000 | 300 | 914 | 1124 | 1128 |
聲明：本文中所有文字、數據、圖片均只適用于參考。詢價提供相關產品參數：產品名稱、型號、口徑、材質、介質、壓力、溫度、連接標準、數量等，如對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出?；蛘呤褂脠?chǎng)合非常重要或環境比較復雜，請您盡量提供設計圖紙和詳細參數，由我們專業工程師為您審核選型。
感謝訪問我司網站http://www.gistool.cn，如你對該產品還有任何疑問可致電我們，我們將為您提供優質的售前咨詢服務。咨詢手機：15002111058；電話：021-56051151。
